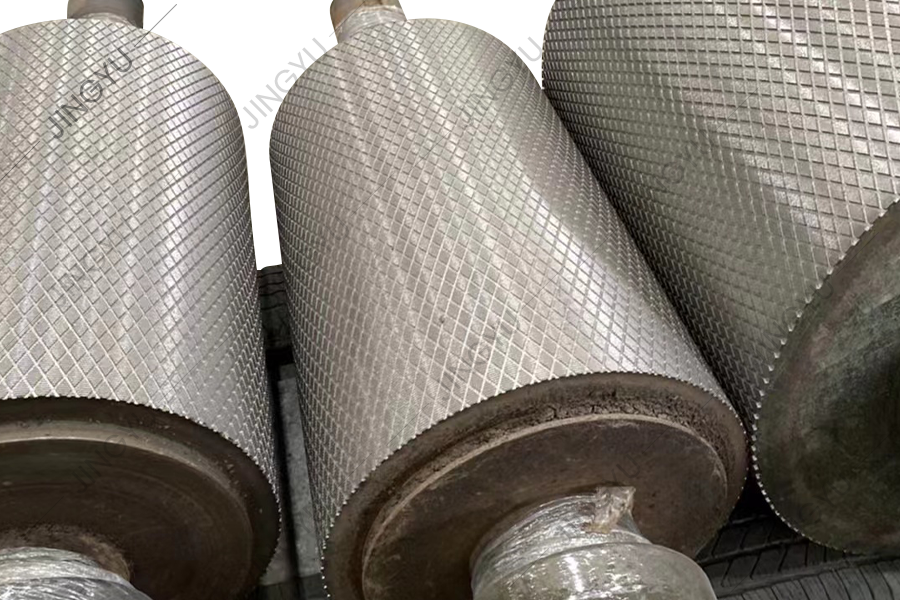

Ez a szerszámgép egy új típusú CNC Roll Grooving szerszám, amelyet a vállalat CNC Roll Milling Machine sorozata alapján fejlesztettek ki, valamint a hasonló termékek előnyeinek és hátrányainak teljes kutatása és elemzése után otthon és külföldön. A 900 mm -nél kisebb és 2500 mm -nél kisebb átmérőjű feldolgozási tekercsekhez alkalmas. Automatikusan képes hornyokat létrehozni a tekercs felületén, hogy kielégítse a piac feldolgozási igényeit egyirányú hornyokhoz vagy kétirányú kereszthornyokhoz.
● Ez a szerszámgép-sorozat egy integrált 4-sínes ágyszerkezetet fogad el, és integrálisan leadja a jobb stabilitást. A referenciakalvezető -sín az általános ultrahangos oltást alkalmazza, amely biztosítja az egész gép nagy merevségét, nagy pontosságát és stabilitását.
● A Fly-Cutter Head Milling Fej alkatrészének oldalirányú mozgó vezető sínét egy nagy teherbírású téglalap alakú vezető sín támasztja alá, hogy a takarmány-mozgás nagy pontosságú és merevségi követelményeit biztosítsa a feldolgozás során.
● A vágófej rögzítve van a forgó indexáló lemezen, és a megfelelő szögre forgatható, a különböző szögek vágási igényeinek kielégítéséhez.
● A vágófej átviteli láncát mind a nagy pontosságú földi fogaskerekek hajtják meg, hogy a szerszámpályát teljes mértékben végrehajtsák a CNC rendszer program utasítási követelményeit, kiküszöbölve a rejtett hibákat, például a horony eltérését és a törött eszközöket, amelyeket az átviteli lánc rossz pontossága és merevsége okozott. A marófej elfogadja a sebességváltó átvitelét, hogy megfeleljen az állandó nyomaték iránti igénynek a vágási folyamat során. A maróvágó sebessége elfogadja a fő motor lépés nélküli sebességszabályozását, hogy megfeleljen a különböző vágószerszámok lineáris sebességének követelményeinek.
● A szerszámgép hosszanti és keresztirányú lineáris mozgási tengelyeit nagy pontosságú gömbcsavarok hajtják meg, hogy elkerüljék a fogaskerék és az állvány sebességváltó pontatlanságát. A CNC rendszer automatikus vezérlése alatt az automatikus mozgás és a pontos elhelyezés az egyik lyuk mintájáról a másikra érhető el.
