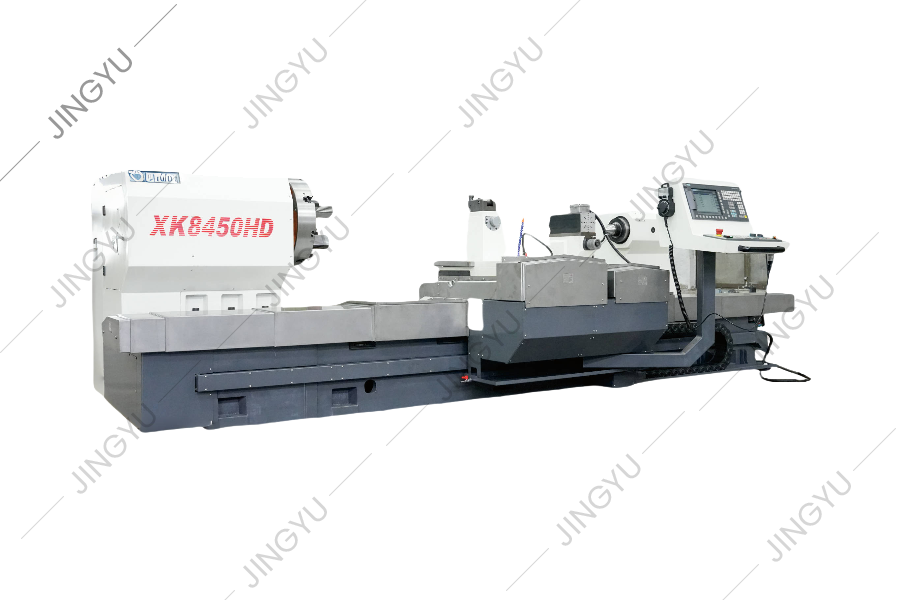

Automatikus CNC tekercsmaró gép

● Ez a szerszámgép-sorozat mindegyike egy integrált 4-sínes ágyszerkezetet fogad el, és a referencia vezető sínek az integrált szuper-audio oltást fogadják el, amely biztosítja az egész gép nagy merevségét, nagy pontosságát és stabilitását. A vezető síneket teljes mértékben védik a rozsdamentes acél pajzsok, hatékonyan garantálva szolgálati élettartamukat.
● A Fly-Cutter őrlő fej alkatrészének keresztirányú mozgó vezető sínét nagy pontosságú, nagy teljesítményű, lineáris hengeres hengeres vezető sínek támasztják alá (nagy pontosságú tekercseknél használják). Ez megfelel a légyvágó takarmánymozgásának nagy pontosságú és nagy releváns követelményeinek a feldolgozás során.
● A Fly-Cutter tengelyátviteli lánc 6 szintű precíziós földi fogaskerekeket használ annak biztosítása érdekében, hogy az eszköz pályája teljes mértékben végrehajtja a CNC rendszer program utasításait, kiküszöbölve a rejtett hibákat, például a horony eltérését és a törött szerszámokat, amelyeket az átviteli lánc alacsony pontosságú és rossz merevsége okoz. Különösen a kis méretű volfrám-karbid-hengergyűrűk és a nagyméretű nagy méretű tekercsek feldolgozásakor kiemelik annak kiváló teljesítményét.
● A Fly-Cutter orsó nagy átmérőjű H40 orsó végét fogadja el, amely megfelel a 60 mm-es kontúr borda megmunkálásának követelményének.
● A szerszámgép 6 tengelyes Siemens csúcskategóriás CNC rendszerrel van felszerelve, hat szervo-meghajtóval vezérelve az egyes adagtengelyeket. A forgó marófej és a lengő gravírozó marófej függetlenül konfigurálva és szabályozott (nincs szükség mechanikus vagy elektromos átalakításra). És a szerszámgép egyes része között nincs interferencia. A tekercs teljes stroke -feldolgozása a tekercs egy rögzítésével érhető el. A kezdeti szerszám beállításának kitöltése után lehetséges a Cross Rib Groove Fly-Cutter marás és a karakter, valamint a mintás gravírozás és őrlés egy teljesen automatikus egyszeri programban.
● A szerszámgép hosszanti és keresztirányú lineáris mozgási tengelyeit nagy pontosságú gömbcsavarok hajtják meg, hogy elkerüljék a pontatlan állványt és a fogaskerék-sebességváltót. A CNC rendszer automatikus vezérlése alatt az automatikus mozgás és a pontos elhelyezés az egyik lyuk mintájáról a másikra valósítható meg.

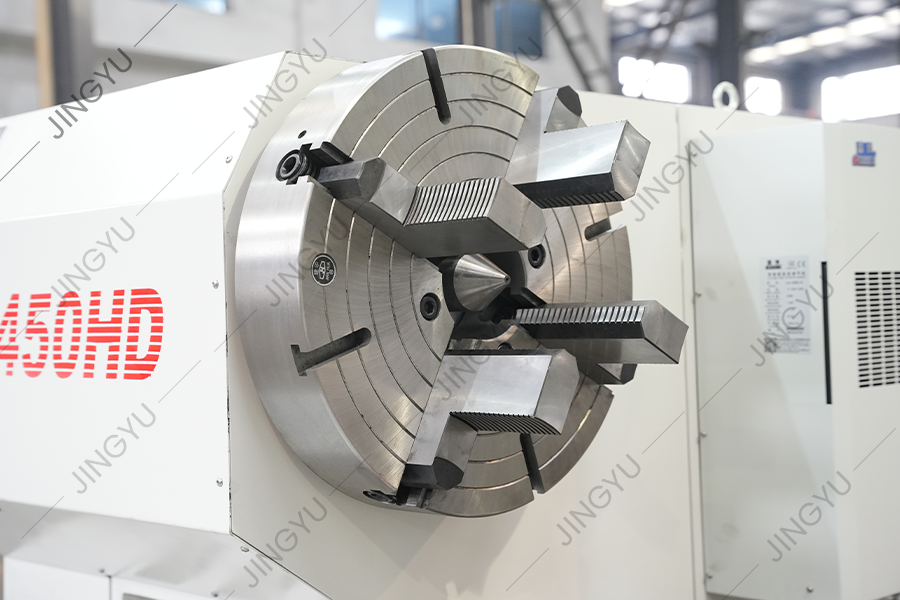

● A munkadarab orsóátvitel olyan résmentes csatlakozási módszert fogad el, amely karbantartásmentes, biztosítva az átviteli pontosságot a maximális mértékben és a visszahúzás ellenőrzését.
